Ausführung:

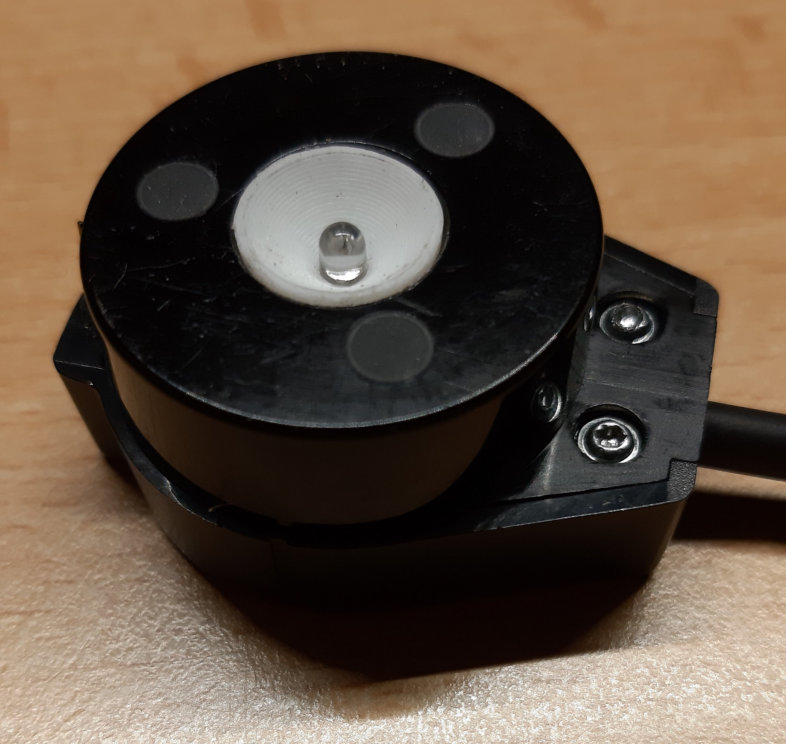

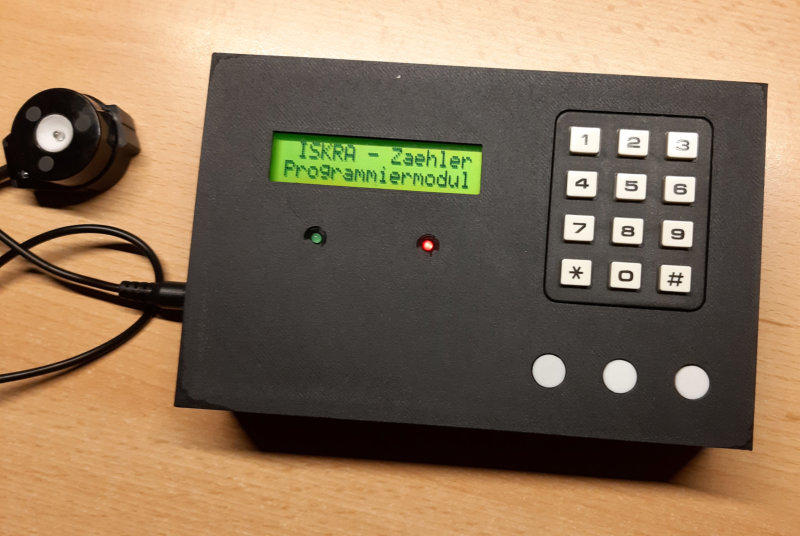

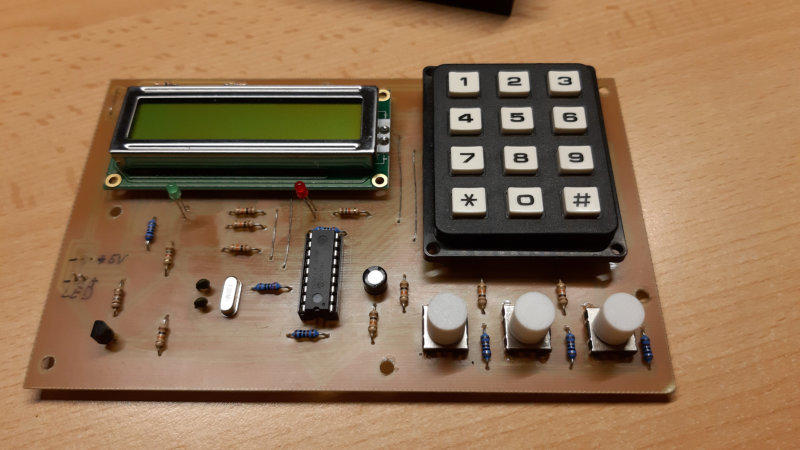

Die Magnetlampe wird auf der optischen Schnittstelle des Zählers platziert. Mit den Einzeltasten kann ich kurze oder lange Impulse senden. Mit der dritten Einzeltaste starte und sende ich das Passwort. Ich habe in meiner Version das Passwort (vierstellig) fest einprogrammiert. Dieser Vorgang läuft dann automatisch ab. Mit der 10er Tastatur kann ich auch ein beliebiges, anderes Passwort senden. Für die Steuerung verwende ich den Mikrocomputer PIC 16F628. Dieser hat genügend Ein - Ausgänge und Speicher für die gestellte Aufgabe. Die benötigte Software habe ich mit “Flowcode” erstellt.

Allgemein:

Meine PV-Anlage wird mit einem „SmartHome“ System gesteuert. Das heißt, dass die Zählerstände für „Verbrauch“ und „Einspeisung“ elektronisch ca. alle 2 min über die optische Schnittstelle ausgelesen werden. Um eine einigermaßen gute Steuerung zu erhalten, müssen die beiden Zählerwerte mit mehreren Stellen hinter dem Komma ausgegeben und ausgewertet werden. Dieses geschieht bei meinem Stromzähler durch das eingeben eines Passwort. Die Eingabe kann mit einer Lampe (Taschenlampe oder LED) vor der optischen Schnittstelle gemacht werden. Ich muss dabei bestimmte Zeiten und eine bestimmte Reihenfolge einhalten. Dieses erfordert natürlich etwas Übung.

Idee:

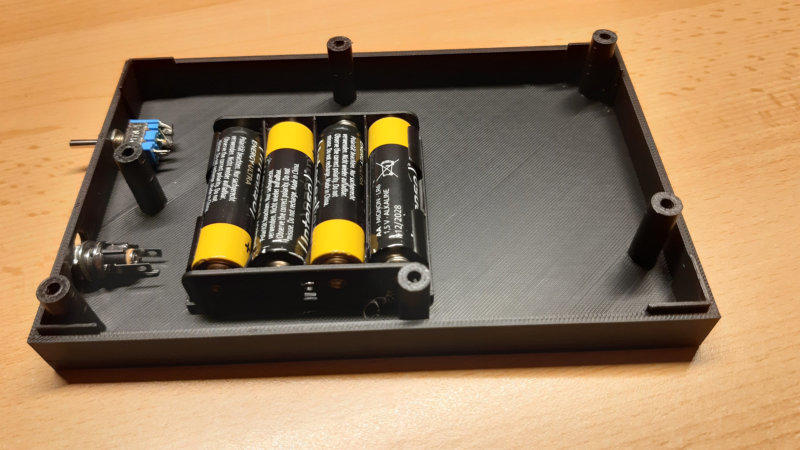

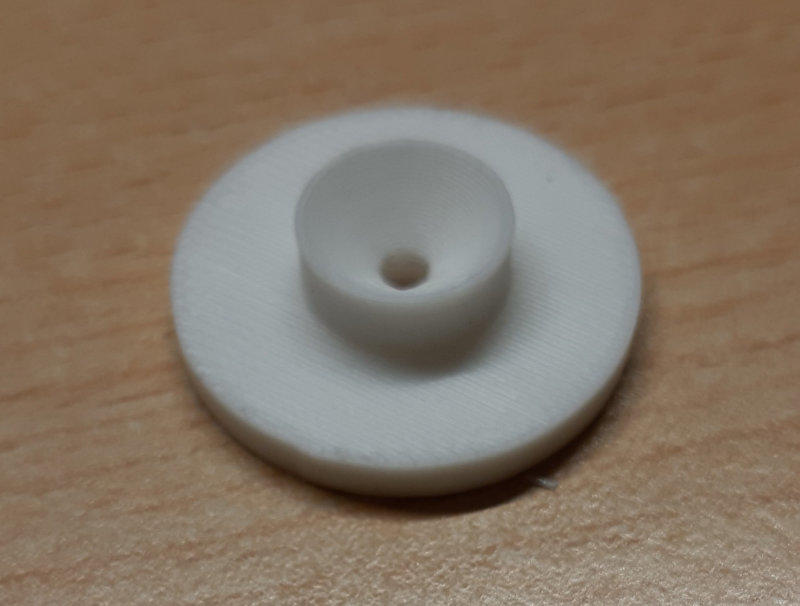

Meine Idee war es, die benötigten Lichtimpulse mit einer superhellen LED, Mikrocomputer gesteuert, zu erzeugen. Dabei sollte die LED magnetisch am Stromzähler befestigt und über Kabel mit dem Steuergerät verbunden werden. Das ganze sollte auch Stromnetzunabhängig (also mit Batterie) aufgebaut werden. Die Passworteingabe soll automatisch ablaufen.
